Uvod

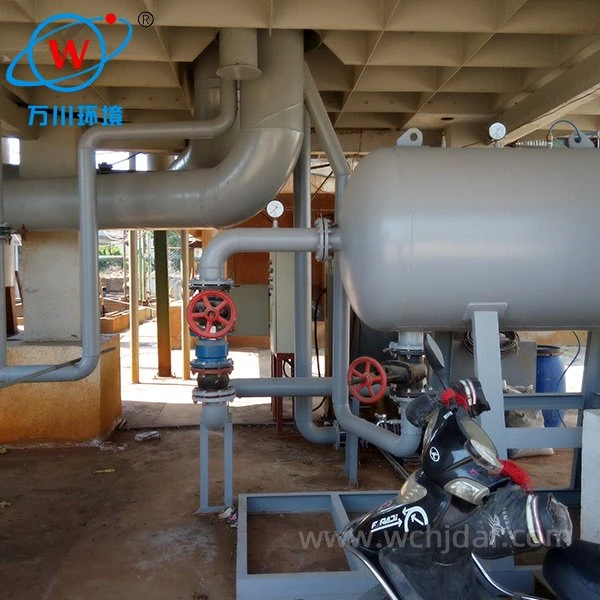

Integrirana oprema za flotacijo zraka odstranjuje suspendirane trdne snovi, maščobe, maščobe, maščobe in netopne organske snovi s postopkom raztapljanja zraka v vodi pod pritiskom.
Tehnični podatki
| Modul | Kapaciteta | Količina raztopljenega zraka | Moč KW | Dimenzija | DN (seznam šob) | |||||||
| m³/h | m³/h | Refluksna črpalka | Prezračevalnik | Skimmer | Mešalnik | Premer bazena (m) | D/D1 | H/H1 | iniet (A) | Vtičnica (B) | Odtok blata (C) | |
| WQF-2 | 15～20 | ～7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30～40 | ～13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50～80 | ～15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80～100 | ～30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100～150 | ～40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150～180 | ～60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200～250 | ～70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250～300 | ～90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300～400 | ～110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400～500 | ～150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500～625 | ～200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625～750 | ～240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800～950 | ～280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000～1150 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250～1400 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500～1800 | ～480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |

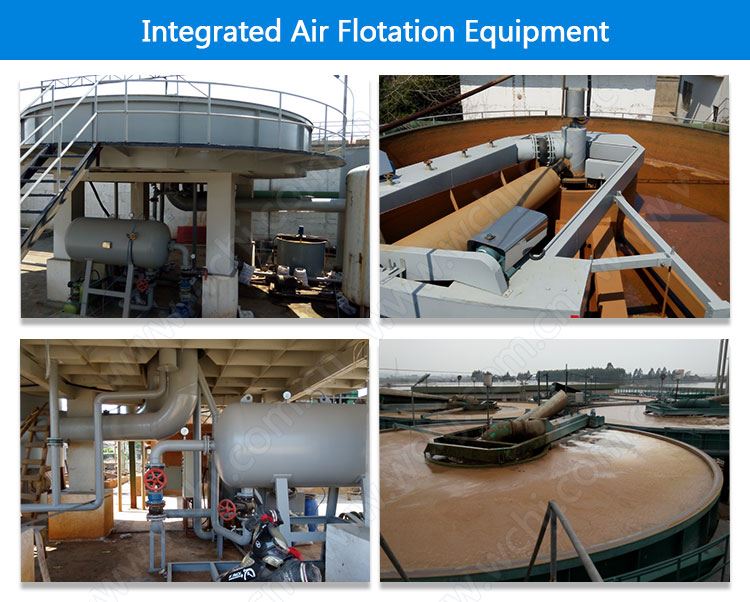

Struktura in delovni proces
Postopek se začne z vodo, ki jo je treba obdelati, in vstopi v dovodni rezervoar skozi dovodni vod. Ta rezervoar zmanjša hitrost in vodo razporedi po dolžini posode. Da bi optimizirali obdelavo, je bil zasnovan večtočkovni dovodni vod, kamor so vbrizgavali belo vodo, visoko nasičen zračni pretok in hidravlično prečiščen odtok ter flokulante, kjer je bilo to primerno.
Nato odpadna voda vstopi v območje flotacije in iz bele vode, pritrjene na površino delcev, ustvari mikro mehurčke, kar vpliva na gostoto delcev, zaradi česar suspendirane trdne snovi plavajo na površino posode za centrifugo, kjer se posnamejo z verigo, nato pa odletijo v lijak za mulj. Prečiščena odpadna voda se neprekinjeno odstranjuje na več točkah vodnega filma in skozi odvod cevi odvede v izhodno komoro. Od tam DAF uporablja naslednje tehnologije za doseganje visoke učinkovitosti odstranjevanja z nižjimi obratovalnimi stroški, manjšim odtisom in daljšo življenjsko dobo:
● Postopno črpanje vode, podaljšan čas bivanja in boljša kakovost odplak
● Načrt navzkrižnega pretoka - nizek pretok in boljše ločevanje
● Idealna tehnologija DAF ™ - visoka učinkovitost odstranjevanja, nizka poraba energije, nizka kemija
● Ploski separator. Največje odstranjevanje trdnih snovi
● Dno stožca je enostavno odstraniti blato

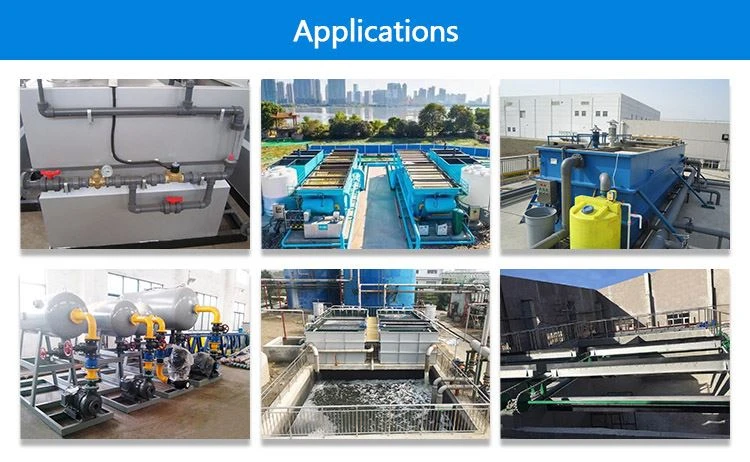

Uporaba
Del naših strank
